概 述

自動化水肥藥一體機是將灌溉丶施肥和打藥融為一體的農業技術。水肥藥一體化是借助壓力系統(或地形自然落差)，將可溶性固體丶溶解藥物丶液體肥料，按土壤養分含量和作物種類的需肥規律和特點，配兌成的肥液丶藥物丶灌溉水一起，通過可控管道系統供水、供肥丶供藥，使水肥藥相融后，通過管道、噴槍或噴頭形成噴灌、均勻、定時、定量，噴灑在作物發育生長或者有病蟲害區域，使主要發育生長區域土壤始終保持疏松和適宜的含水量，殺滅病蟲害，同時根據不同的作物的需肥特點，土壤環境和養分含量狀況，需肥規律，病蟲害生殖期的情況進行不同生育期的需求設計，把水分、養分丶打蟲定時定量，按比例直接提供給作物。
適用領域

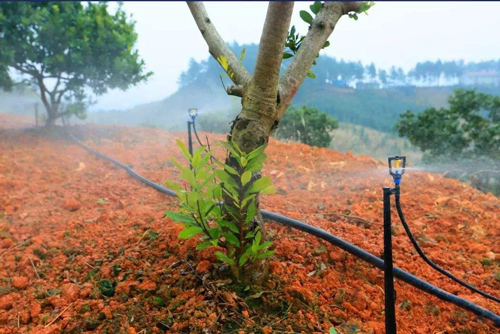

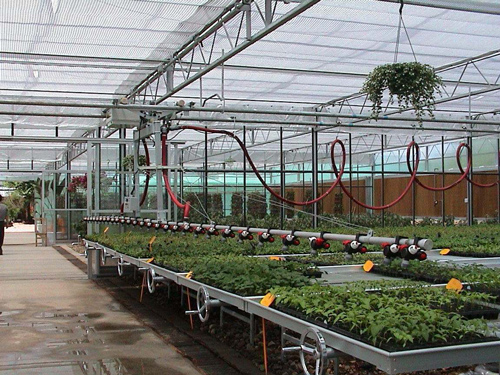

自動化水肥藥一體機適用于大田、溫室等一些灌溉施肥和打藥的農作物

產品結構和性能特點

1、產品設計原理：

借助水路壓力系統，將可溶性固體丶溶解藥物丶液體肥料加入肥料罐，通過施肥機自動配比然后均勻、定時、定量隨水施肥打藥。

2、設備的主要特點：

（1）采用鋁合金框架結構，結構簡單，使用方便，電源采用220V/380V電源模式。

（2）即可用于固態肥也可用于液態肥，而且還可根據情況進行打藥。

（3）攪拌功能，方便肥料均勻溶解；

（5）快速接頭管路連接，安裝快速簡便；

（6） 智能化電腦控制，可根據作物不同生長期設定灌溉施肥時間、灌溉方式等,定時定量保證肥料留存于作物主要根層，精準施肥避免肥料浪費。

（7）電器件均使用正品。

（8）注肥壓力大可適應于滴灌、微噴、噴灌、卷盤、指針噴灌機等不同灌溉形式

產品參數

一丶基本參數

（1）三通道施肥通道單路250L/H

（2）1KW不銹鋼施肥泵

（3）4路外部區域電磁閥控制

（4）7寸觸摸屏控制

（5）進肥量手動調節

（6）灌溉施肥工藝擴展

（7）水源首部控制功能

（8）自帶一路485接口

（9）灌溉模式：分區循環、定時定量控制，可根據不同時段自動調整灌溉時間。

（10）控制軟件可以根據用戶要求編寫

二丶基本功能

1. 可以實時監測注肥總量和瞬時注肥量

2.  瞬時注肥量可調（手動調節）

3. 實時監測工作電壓

4. 各類故障實時監測和報警功能

三丶保護功能

1. 注肥泵，攪拌電機過載保護。

2. 注肥泵堵轉保護。

3. .過濾器堵塞保護。

4. 低流量保護功能（針對流量調節過低）

5. 灌溉水與注肥系統單向隔離。

6. 可擴展低液位保護功能。

四丶擴展功能

1、EC,PH（含傳感器）肥料濃度檢測 水的酸堿度檢測

2、手機APP (包含壹年服務費+.APP 信號轉換)

3、自動混肥攪拌桶含攪拌電機

4、氣象站、土壤墑情

5、自動分區可達256路

6、遠程恒壓供水控制

7、自動調肥功能：可按EC\水肥配比\設定流量值等多種方式自動調肥或遠程云控制調肥。

8、可以根據不同作物設定多種施肥方案，可記憶存儲。

9、可對接物聯網平臺。

10、可擴展有線、無線電磁閥\氣象站控制功能。

云平臺軟件系統介紹：

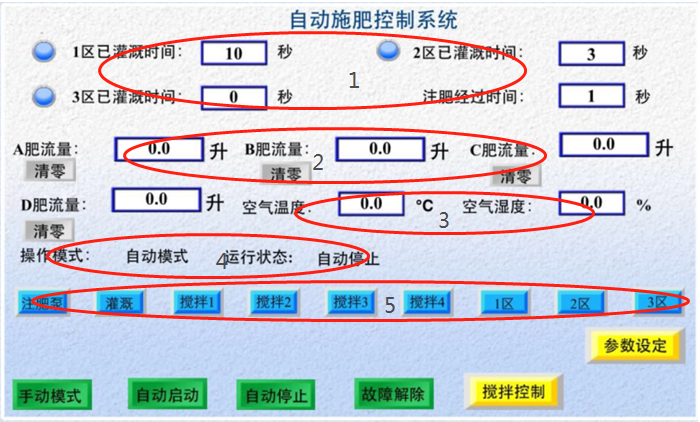

主控制界面

1. 灌溉分區運行時間： 主要是對應有電磁閥（電磁閥供電必須是DC24V）分區灌溉功能的場合，如果農場使用手動分區時，此項參數可忽略。   注肥經過時間：肥料已經注入田間的時長

2. 肥料流量統計： 記錄肥料的累計用量?？梢酝ㄟ^“清零”按鈕清除累計流量。

3. 氣象站當時參數

4. 模式及狀態：  顯示目前是在手動操作或者自動操作狀態。

5. 控制按鈕：在運行那個工作狀態時，對應的按鈕會閃爍提醒。

6. 下面是界面切換按鈕： 用來進入不同的操作界面。

進入主界面如果自動分區控制，請先點擊“參數設置”按鈕，進入?yún)?shù)設置窗口。

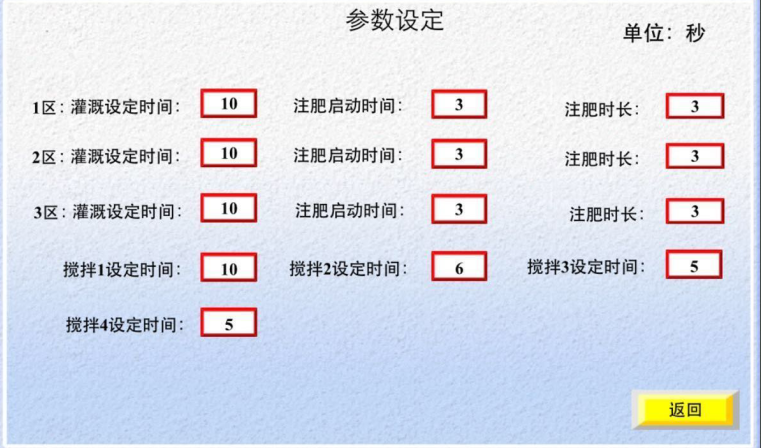

以下是參數設置窗口：

點“參數設置”在自動狀態下可以設定每個灌溉區域的工作時間.

1. 輪灌施肥灌溉參數:

灌溉設定時間：是整個灌溉+施肥時間段

注肥啟動時間: 是設置多長時間段后啟動注肥

注肥時長：是注入肥料的時間段

  灌溉設定時間要大于注肥啟動時間（數值要大于2）+注肥時長。這樣能保證管道兩頭時間段清水沖洗，不易堵塞管道。

以上是輪灌流程，一區灌溉施肥時間完成后依次進行二區、三區…

攪拌設定：設定每個攪拌電機攪拌時長。設定好后需主界面的攪拌啟動

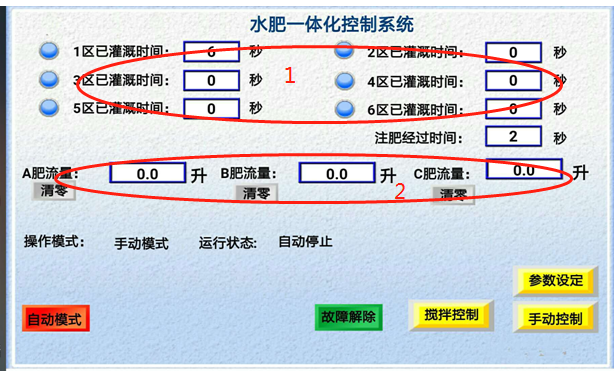

手動操作界面

1、每個分區灌溉時長。注肥經過時間：注肥已經工作的時長。

2、肥料累計使用量，單位：升。

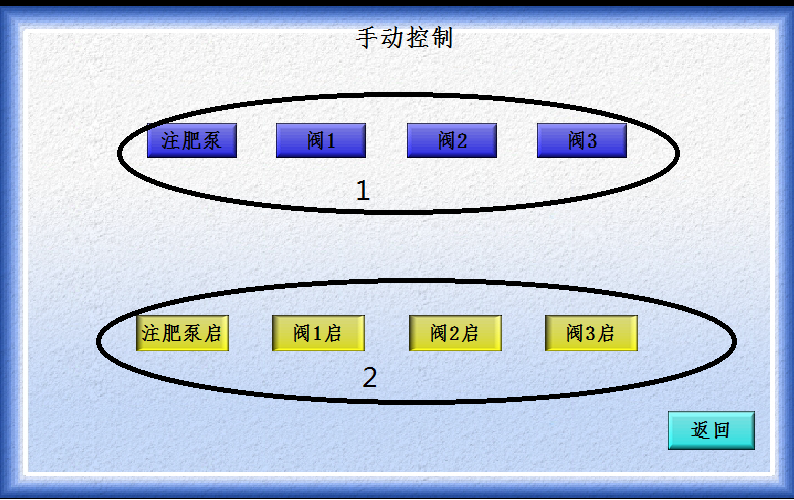

點擊手動控制按鈕進入以下界面：

1. 設備狀態顯示：顯示各設備工作狀態，當設備運行時，該狀態指示燈閃爍。

2. 操作按鈕： 按鈕按下時相應設備啟動。
